ISO 799-2019 Maritieme piloot touwladder
Beschrijving:
ISO 799-2019 Marine Pilot Rope Ladder is een soort touwladder, meestal gemaakt van hard hout en gebruikt voor het instappen en uitstappen van piloten.Met spreiders (preventer step) en magneet, kan de pilootladder veilig werken onder allerlei zeomstandigheden.Pilootladder met zijtouwen van schimmelbestendige manila- of sisaltouw die aan ISO1181 voldoet:1990Kwaliteit 1.
Hoofd technische specificatie:
- Technische norm: (EU) 2019/1170, punt nr. MED/4.49.SOLAS 74 zoals gewijzigd,Reglement V/23 en X/3, IMO Res.A.1045 (II), IMO MSC.1/Circ 1428
- Stapnummer: 6-85, aangepast;
- Lengte: maximaal 28 meter, op maat;
- Pilotladderonderdelen: Gemaakt van rubberen trap ((de laatste vier trappen), houten trap, spreider ((preventie trap), trap bevestigingsstuk, touw.
Het touw:De touwen moeten schimmelbestendige manila- of warmtebehandelde polyestertouwen met polypropyleen kern zijn en mogen niet bedekt zijn.en een remkracht van meer dan 24KN hebben.
Stapjes:De afstand van de binnenkant van zijtouwen moet meer dan 400 mm bedragen, de breedte van de trap niet minder dan 115 mm en de dikte niet minder dan 25 mm.hardhouttrappen zonder knoop en gelijkmatig gespreid op 330±20 mm.
Rubberstep:De onderste vier trappen kunnen van elastische synthetische grondstof of rubber worden gemaakt indien deze voldoende stevig en stevig zijn.
Verspreider:De spreider moet dezelfde specificaties hebben als normale trappen, maar de lengte van de spreider mag niet minder dan 1,8 meter bedragen.
Stapsbevestiging:Het moet hout of plastic zijn.
Bevestigingsapparatuur:Bevestigingsapparatuur voor touw en trappen moet corrosiebestendig zijn of van een soortgelijk corrosiebestendig behandeld materiaal zijn.
- Classificatiecertificaten: typegoedkeuring, EG MED-typegoedkeuring, enz.
- Markering:Volgens ISO799-1-2019 het MED-conformiteitsmerk
Test van ISO799-2019 Marine Pilot Rope Ladder
| Test |
Te testen voorwerp |
Testprocedure |
Aanvaardingscriteria |
Visueel
onderzoek |
Volledig samengestelde ladder. |
Vergelijk de constructievoorschriften in punt 4 met de tekeningen van de fabrikant. |
De ladder moet voldoen aan de constructievoorschriften van punt 4 en volgens de tekeningen van de fabrikant zijn gebouwd. |
| Flexibilisatie van stappen |
Zes trappen, die ten minste één van elk ander type moeten bevatten, met inbegrip van vervangende trappen, indien deze verschillen van de trappen die in de ladders in de eindconstructie worden gebruikt. |
Plaats elke trap op een paar steunstukken op de plaats waar de zijtouwen normaal door de trap zouden gaan.Een statische belasting wordt gedurende ten minste 1 minuut gelijkmatig toegepast op een 100 mm breed contactgebied in het midden van de trap.. De belasting moet 3,0 kN bedragen |
De afbuiging in het midden van de trap mag onder belasting niet meer dan 25 mm bedragen. Er mag geen resterende afbuiging optreden nadat de belasting is verwijderd en de trap zich heeft laten herstellen. |
| Stap-fricton |
Een stap van elk verschillend
bouwmateriaal en
Ontwerp van de trapoppervlakte Een referentiestap is gebouwd
van schoon eikenhout, 115 mn breed en 480 mm lang
De trappenoppervlakte moet
groef van 3 mm breed, 3 mm diep
De groeven moeten parallel aan elkaar en parallel aan de lange rand van de trap lopen.
een metalen haak met een massa tussen 1,5 kg en 3,0 kg
Het metalen blok moet een vlak oppervlak hebben van maximaal 100 mm breed en 135 mm lang. Aan het vlakke oppervlak moet een leer- of compositie-schoenenzoolmateriaal zijn bevestigd.
|
Stel de referentiestap in een niveau
Positie. Plaats het metalen blok
in het midden van het trapoppervlak van de referentiestap en met de langere rand van het metalen blok die over beide randen over de referentiestap loopt.Langzaam een rand van de trap met de metalen blok op te heffen.Maat de hoek waar het blok begint te glijden.
Herhaal de procedure met de standaardreferentiestap en het blok onder water.
Herhaal de procedure in zowel droge als natte omstandigheden met behulp van elke verschillende laddertrap.
|
De hoeken waarop het blok
Begint de glijbaan op het droge en
natte instapladder
is groter dan of gelijk aan
de bij de standaardreferentiestap gemeten overeenkomstige hoeken. |
Stapoppervlak
duurzaamheid |
Een stap van elk verschillend
bouwmateriaal en
het ontwerp van het trapoppervlak.
Een metalen blok van het type beschreven bij de stappenwrijvingstest, zodanig ingericht dat er een verticale belasting van 380 N op kan worden uitgeoefend wanneer het over de teststap heen en weer glijdt
|
Bevestig de trap in een horizontale positie, waarbij het geladen blok erop rust. Beweeg het blok heen en weer van het ene uiteinde van het trapoppervlak naar het andere en terug in dezelfde lijn.voor een totaal van 1500 cycli.
Herhaal de vriesproef op de versleten trap in zowel droge als natte omstandigheden, en zorg ervoor dat het schuifblok volledig op het versleten oppervlak rust.
van de trap
|
De hoeken waarop het blok
begint te glijden op het droge en
natte instapladder
is groter dan of gelijk aan
de overeenkomstige hoek
gemeten voor de standaard
referentiestap. |
Ladder en trap
aanhangsel
sterkte |
met een breedte van niet meer dan 50 mm
langste lengte e goedgekeurd |
De ladder wordt verticaal opgehangen, tot de volledige lengte hangend of tot de volledige lengte op een horizontaal oppervlak uitgestrekt, waarbij het bovenste uiteinde van de ladder met eigen bevestigingsmiddelen wordt bevestigd.Statische belasting van 8.8 Kn gedurende ten minste 1 minuut over de onderste trap verdeeld, zodat de belasting gelijkmatig tussen de zijtouwen wordt aangebracht via de stappenbevestigingsstukken.Herhaal de procedure in vijf verschillende stappen,behalve dat de ladder niet in volle lengte hoeft te hangen en alleen de te testen trap,zijn zijtouw bevestigingen en het zijtouw direct boven de stap bevestigingsstukken moeten worden onderworpen aan de belasting |
De trappen mogen niet breken of scheuren.
Bevestigingen tussen elke stap
en een zijtouw zal niet loslopen.
of breekt
De zijdelinge touwen mogen geen
waarneembare schade, verlenging
of vervorming die ramines
na verwijdering van de testbelastingen |
| Onrolling |
Volledig samengestelde ladder van de langste te goedkeuring te geven lengte |
De opgerolde ladder moet worden bevestigd op een plaats die zich van elke muur of structuur afscheidt, zodat de ladder niet vrij kan vallen, en waar de ladder verticaal kan hangen.Laat de ladder vrij rollen. |
De trappen en bevestigingen moeten:
Niet gebarsten, gebroken los.
De ladder mag niet beschadigd raken waardoor het gebruik ervan onveilig zou zijn.
|
Voor de toepassing van ISO 799-2019 Marine Pilot Rope Ladder

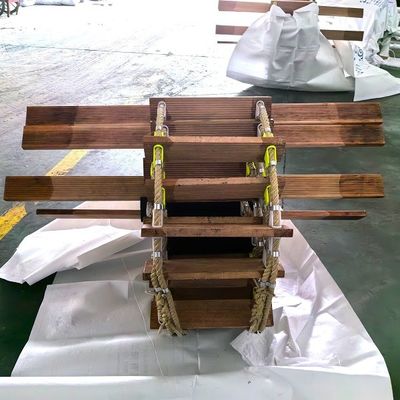

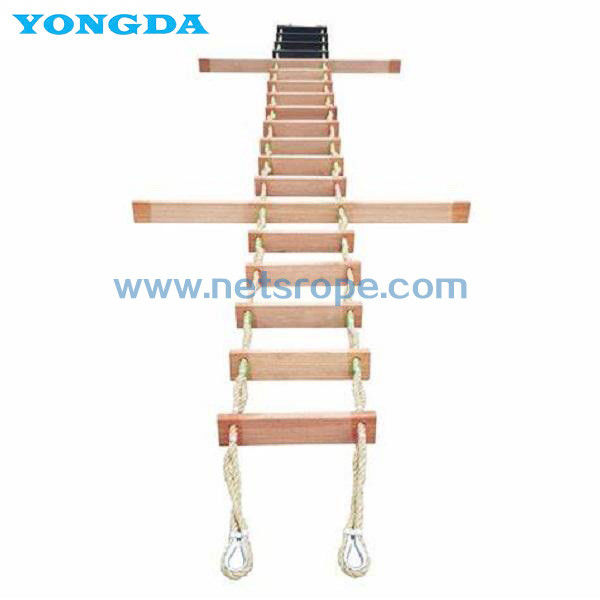

Product van ISO 799-2019 Marine Pilot Rope Ladder:
